Kính trì phòng X-Quang được sản xuất bởi Nhật Bản, có kích thước rộng 120cm x cao 80cm để đảm bảo chất lượng và tầm nhìn cho người vận hành máy.

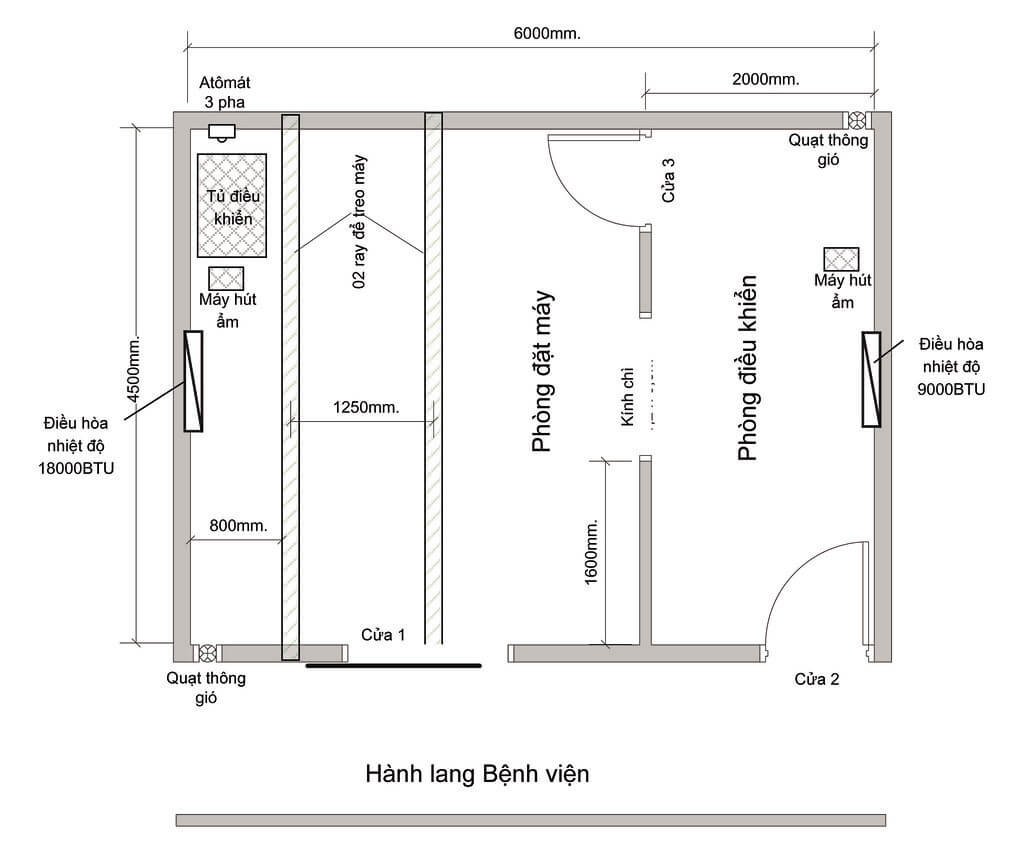

PHÒNG LẮP ĐẶT MÁY X-QUANG CHỤP TỔNG HỢP CAO TẦN CỘT BÓNG TREO TRẦN:
Chú thích:
- Cửa 1 cao 2200mm x rộng 1400mm
- Cửa 2 cao 2200mm x rộng 900mm.
- Cửa 3 cao 2200mm x rộng 800mm.
- kính chì xquang đặt cách sàn 1000mm.1. Sàn của phòng đặt máy
Sàn của “Phòng đặt máy” nên được đổ bê tông dày khoảng 100mm, phía trên lát gạch men bằng phẳng với độ dốc của sàn +/-00.
Sàn của “Phòng điều khiển” nên được lát gạch men để thuận tiện trong quá trình vệ sinh.
1. Tủ điện
Tủ điện gồm các thành phần sau:
+ Áp tô mát: Yêu cầu loại áp tô mát 3 với dòng cắt100A.
+ Cáp điện 3 pha ( 4 dây lõi đồng), tuỳ theo chiều dài từ Bình hạ thế(hoặc cột điện chính) vào Tủ điện mà chọn dây có tiết diện
mỗi lõi theo bảng dưới đây.
+ Dây tiếp đất : Yêu cầu dây có tiết diện lớn hơn hoặc bằng 22mm2 và điện trở của hố tiếp mát phải nhỏ hơn 10 Ôm (Ohm).
+ Nguồn điện cung cấp là 3 pha 380 V, điện áp nên ổn định. Biên độ dao động cho phép là +/-5% ( pha – pha). Trong trường
hợp cần thiết- phải kéo trực tiếp từ bình hạ thế vào phòng lắp máy.
2. Yêu cầu về 02 ray trần
- Làm 02 ray để treo máy xuyên suốt chiều dọc “Phòng đặt máy”, cách sàn “Phòng đặt máy” tối thiểu 3m và cách trần trên tối
thiểu 20cm
- Khoảng cách từ tâm ray này tới tâm ray kia là1,25m. Hai ray phải cân bằng để tránh tình trạng máy trôi tự nhiên.
- Hai ray phải có khả năng chịu lực treo tối thiểu 300kg.
- Hai ray có dạng hình chữ C có kích thước cao 15cm x rộng 10cm
3. Yêu cầu về điều hòa và hút ẩm cho phòng đặt máy và phòng điều khiển
+ Điều hoà không khí (Nên trang bị loại 2 Cục với công suất 18.000BTU cho phòng đặt máy và 9000BTU cho phòng điều
khiển) đảm bảo nhiệt độ phòng trong khoảng 23-26 độ C.
+ Có máy hút ẩm đảm bảo không khí trong phòng có độ ẩm từ 30% đến 70% nhằm đảm bảo hoạt động tốt của máy (Nên trang bị cho mỗi phòng một hút ẩm công suất 12lít/1ngày).
+ Máy đo nhiệt độ và độ ẩm: Nhằm kiểm tra nhiệt độ và độ ẩm trong phòng điều khiển và phòng chụp.
KHUNG KÍNH TRÌ
+ Nên sử dụng loại kính chì được sản xuất bởi Nhật Bản, có kích thước rộng 120cm x cao 80cm để đảm bảo chất lượng và tầm
nhìn cho người vận hành máy.

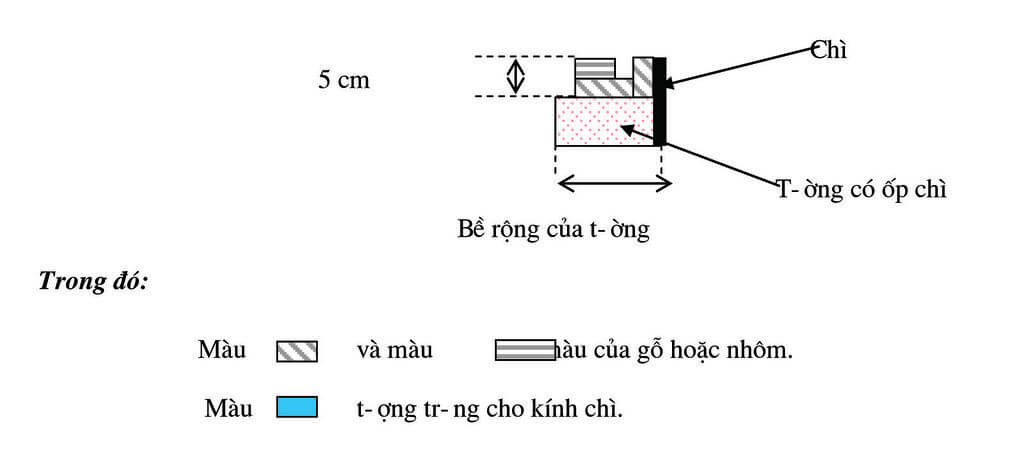

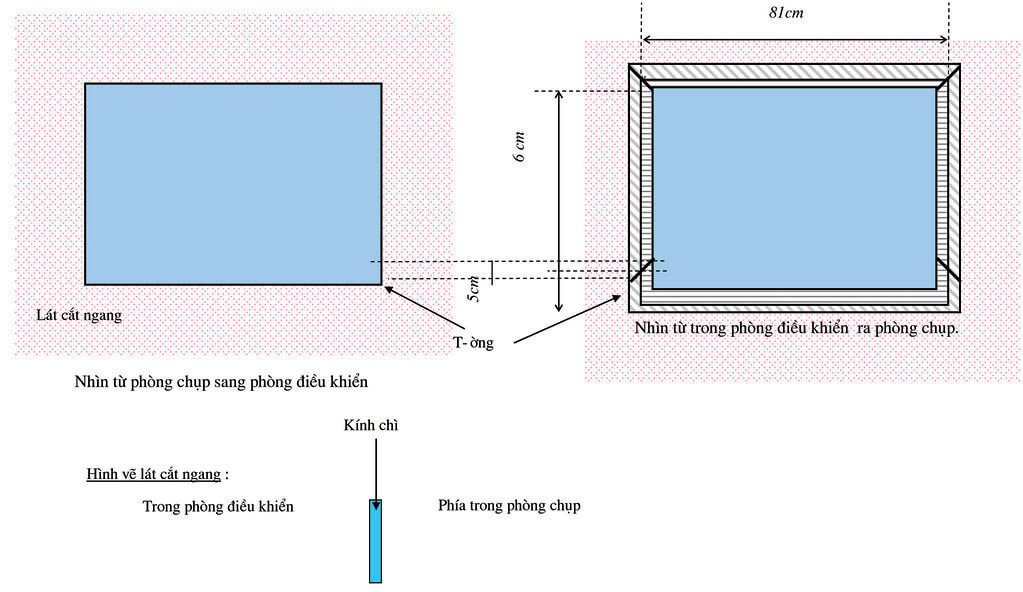

+ Giả sử kính chì có kích thước 120cm x 80 cm bề dày khoảng 1cm . Khi đó, yêu cầu làm khung kính chì theo chỉ dẫn sau.
Mép dưới của khung kính chì y tế cách mặt đất một khoảng 100 cm .
+ Phòng đã được trát Barit 3cm, hoặc ốp cao su chì
+ Các cánh cửa ra vào, cửa thông giữa phòng đặt bàn máy và phòng điều khiển phải ốp chì lá có độ dầy 3mm (Hai mặt).
+ Cửa sổ quan sát phòng chụp bằng kính chì.
+ Có chứng chỉ an toàn bức xạ do cơ quan có chức năng cấp.
