Máy gây mê giúp thở Draeger Fabius GS Premium là dòng máy gây mê cao cấp của Draeger với khả năng gây mê dòng thấp, có thể sử dụng cùng lúc 2 bình bốc hơi.

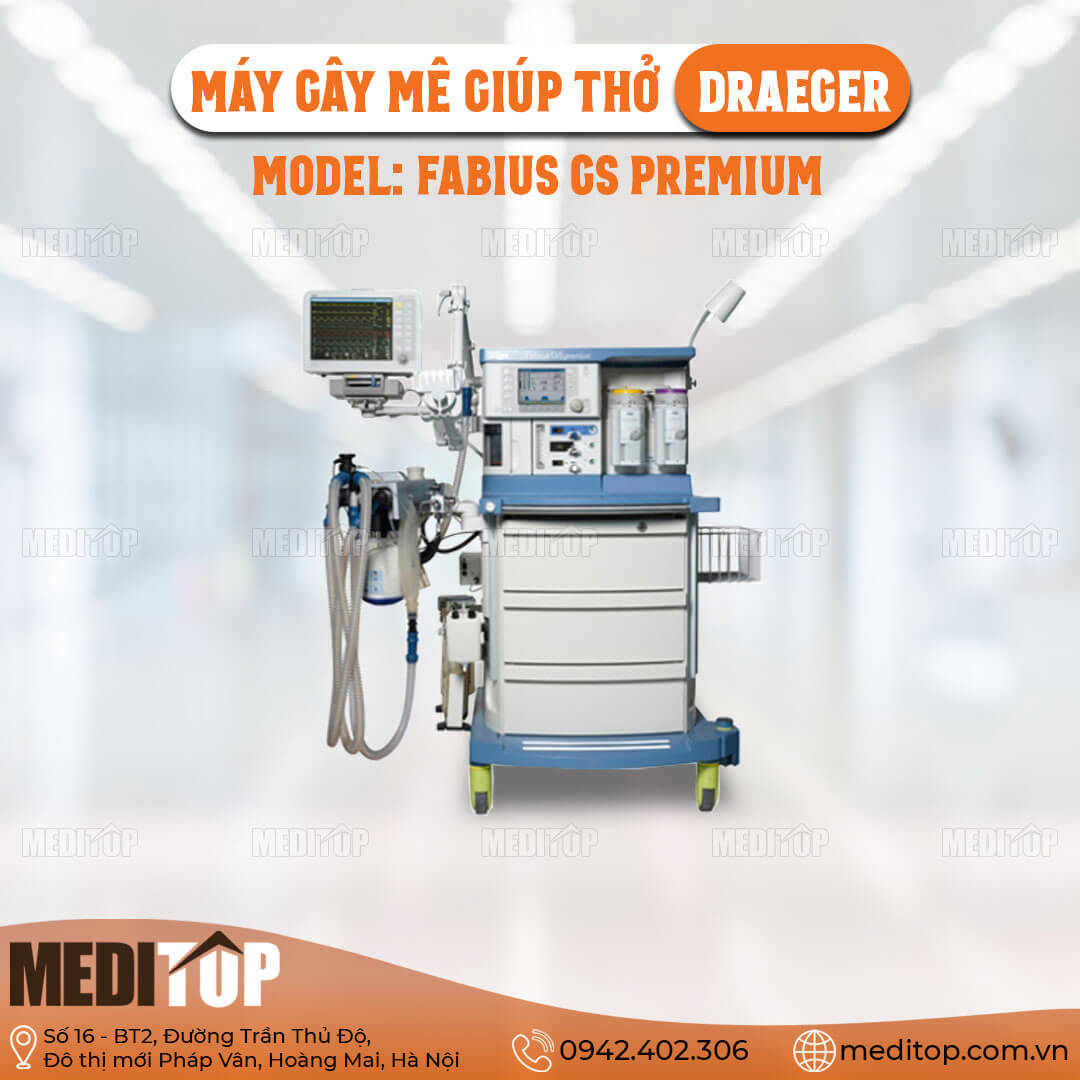

Máy gây mê giúp thở Draeger Fabius GS Premium

Máy gây mê giúp thở Draeger Fabius GS Premium là một trong những dòng máy gây mê cao cấp của hãng Dräger (Đức) – thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị y tế và gây mê hồi sức. Với thiết kế thông minh, công nghệ tiên tiến và độ an toàn vượt trội, thiết bị này đã trở thành lựa chọn ưu tiên của nhiều bệnh viện tuyến trung ương và quốc tế.

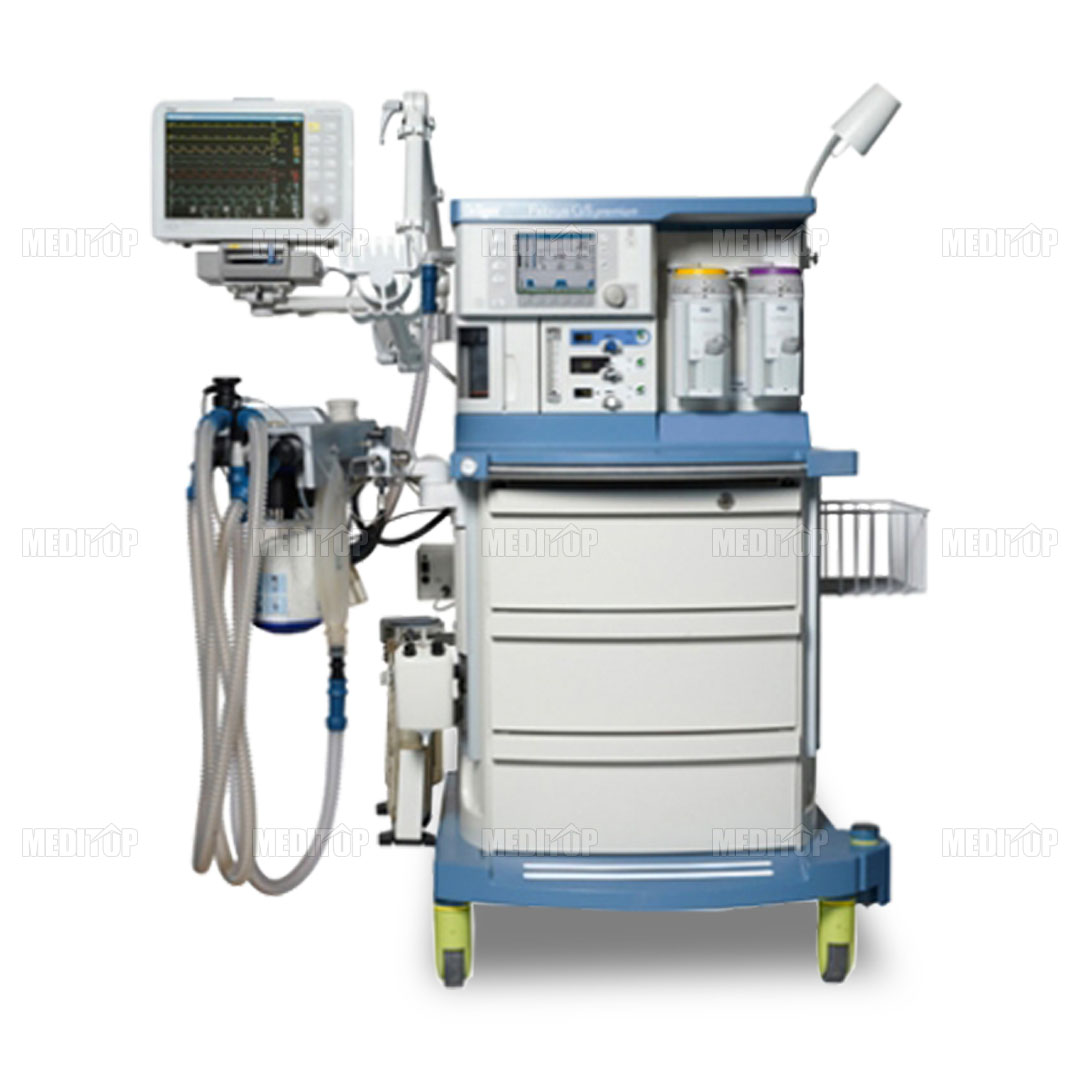

Máy gây mê giúp thở Draeger

>>>> XEM THÊM: Máy gây mê kèm thở, máy gây mê giúp thở y tế chất lượng

Đặc điểm nổi bật máy gây mê giúp thở Draeger Fabius GS Premium

Có thể gây mê dòng thấp (Low flow)
Có thể sử dụng cùng lúc 02 bình bốc hơi
Hiển thị lưu lượng khí sạch bằng điện tử trên cả mặt máy và màn hình của máy thở người lớn
Tích hợp cột đo lưu lượng khí sạch tổng cộng
Máy thở theo công nghệ Piston điều khiển bằng điện, không tiêu thụ khí nén hay ôxy để vận hành máy thở, giảm thiểu chi phí khí sạch
Máy thở trẻ em với mode thở: (Tiêu chuẩn): Manual, Spont, VCV; (Chọn thêm): PCV, PS, SIMV/PS
Màn hình hiển thị TFT màu 6,5”
Tích hợp van an toàn đảm bảo nồng độ O2 tối thiểu là 23% trong hỗn hợp O2/N2O. Tự động ngắt khí N2O khi van khí sạch O2 bị đóng hoặc lưu lượng O2 thấp.
Ắc quy dự phòng sử dụng tối đa trong 120 phút.
Thiết kế kiểu môđun giúp dễ dàng nâng cấp thêm: Monitor theo dõi khí mê Vamos/ Vamos plus, bộ sưởi ấm khí thở, bộ hút dịch, bộ thải khí mê thừa, lưu lượng kế Oxy độc lập với máy, cổng RS 232 để kết nối và truyền thông dữ liệu sang Monitor theo dõi bệnh nhân 5 thông số Infinity của Draeger.

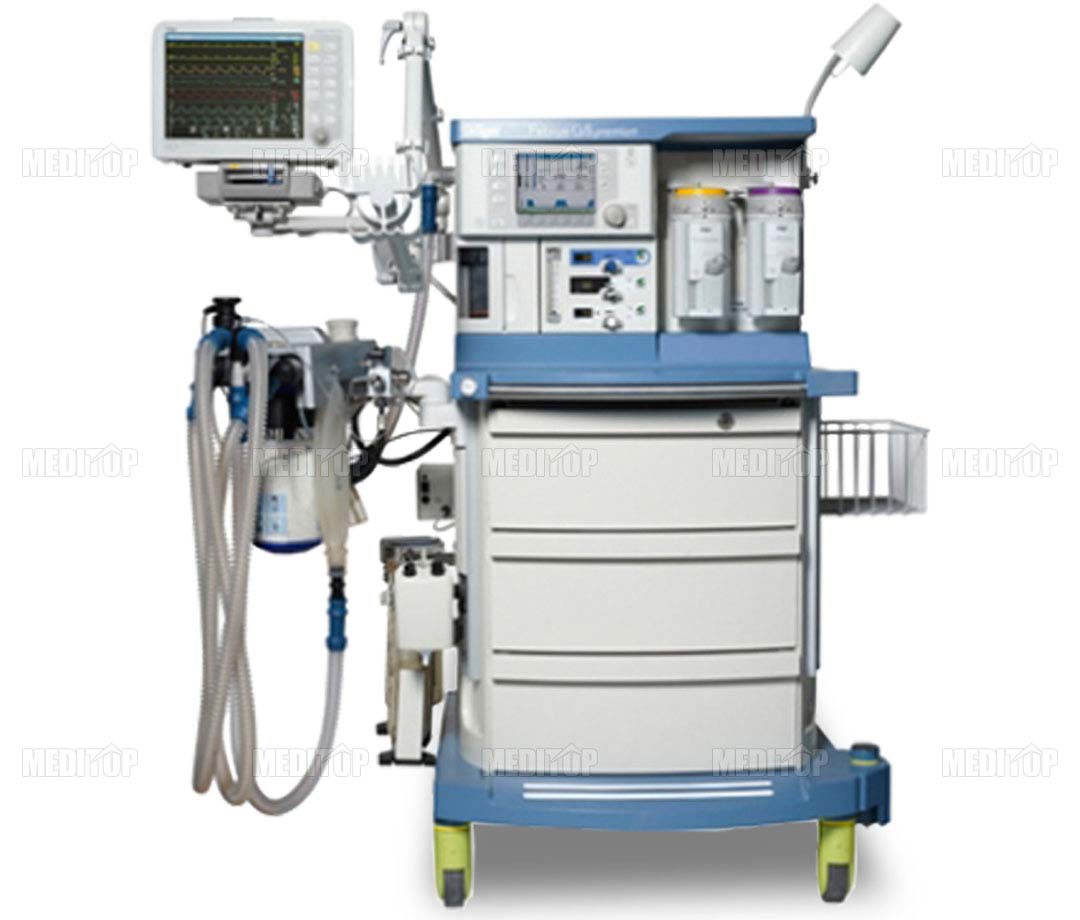

Cấu tạo cơ bản của Draeger Fabius GS Premium

Máy gây mê Fabius GS Premium được thiết kế với nhiều bộ phận hiện đại, tích hợp đồng bộ:

Hệ thống cung cấp khí y tế: Hỗ trợ O₂, N₂O và khí nén, đảm bảo cung cấp ổn định trong suốt ca mổ.
Bộ điều chỉnh lưu lượng khí (Flowmeter): Hiển thị rõ ràng và cho phép điều chỉnh chính xác lưu lượng khí.
Bộ bay hơi (Vaporizer): Tương thích với nhiều loại thuốc mê bay hơi (Sevoflurane, Isoflurane, Desflurane), dễ thay thế và lắp đặt.
Hệ thống thở tiên tiến: Thiết kế kín, giảm thiểu thất thoát khí mê, tích hợp bộ lọc CO₂ hiện đại giúp tối ưu hô hấp.
Màn hình màu TFT hiện đại: Hiển thị đồng thời các thông số quan trọng như: nhịp tim, SpO₂, EtCO₂, áp lực đường thở, thể tích khí lưu thông (VT), tần số thở, nồng độ khí mê.
Các chế độ thở đa dạng: Hỗ trợ chế độ thông khí kiểm soát thể tích (VC), áp lực (PC), SIMV, PSV, phù hợp cho cả người lớn, trẻ em và sơ sinh.
Hệ thống cảnh báo an toàn: Báo động âm thanh và hình ảnh khi có sự cố: tụt áp lực, thiếu oxy, tắc nghẽn đường thở, hoặc bất thường nhịp tim.
Thiết kế di động và linh hoạt: Bánh xe di chuyển chắc chắn, khung máy gọn gàng, phù hợp với nhiều phòng mổ khác nhau.

>>>> ĐỪNG BỎ QUA

Máy gây mê Draeger Fabius GS Premium là máy gây mê – giúp thở cao cấp, mang lại độ an toàn, chính xác và tiện lợi tối đa cho các ca phẫu thuật. Với thiết kế hiện đại, chế độ thở đa dạng, hệ thống giám sát toàn diện và công nghệ tiên tiến từ Đức, thiết bị này xứng đáng là lựa chọn hàng đầu của các bệnh viện, phòng mổ hiện đại.
