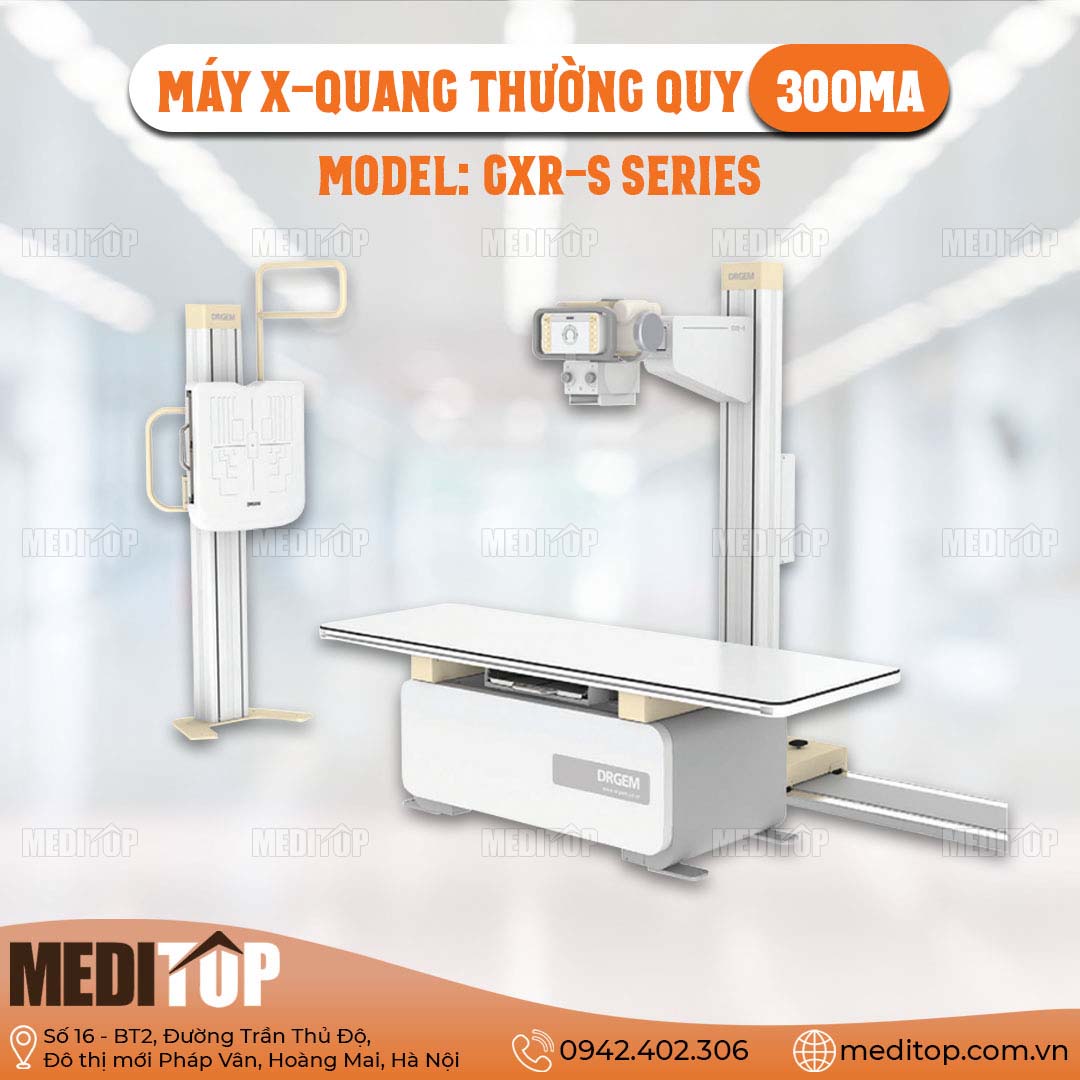

máy X-Quang thường quy | máy X-Quang thường quy 300mA

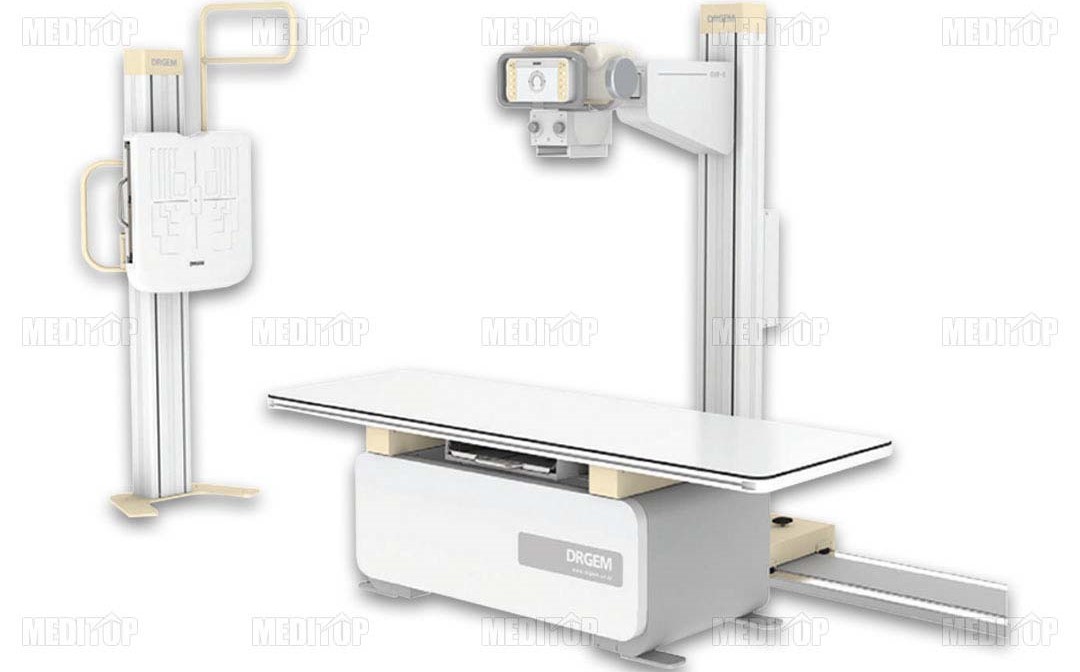

I./ CẤU HÌNH ĐẦY ĐỦ
- Bàn điều khiển và máy phát cao thế: 01 bộ
- Bàn bệnh nhân mặt bàn cố định: 01 bộ
- Giá chụp phổi: 01 chiếc
- Cột bóng cố định: 01 chiếc
- Bóng phát tia và Bộ chuẩn trực: 01 bộ
II/ ĐẶC ĐIỂM KỸ THUẬT
1. Tủ điều khiển và máy phát cao thế: Spectra 325e
a) Máy phát cao thế:
- Công suất máy phát : 30 kW
- Dải điện áp có thể điều chỉnh: 40-125 kV (mức điều chỉnh tăng 2 kV)
- Dòng chụp lớn nhất: 300 mA tại 125 kVp
- Điện áp của Máy X-quang di động thường quy 300mA : 230-250 VAC, 50 Hz, một pha
b) Tủ điều khiển:
- Thanh điều khiển được thiết kế dễ sử dụng
- Hiển thị kỹ thuật số thông số mAs
- Bộ thời gian kỹ thuật số với 23 mức chỉnh (từ 1/120 tới 6 giây)
- Bộ bù dòng 8 bước
- Mạch bảo vệ bóng kéo dài tuổi thọ của bóng
- Các điều khiển chụp và chuẩn bị chụp được tách độc lập tránh việc chụp lặp lại khi tiến hành chụp
- Phần lựa chọn điều khiển Bucky của bàn và của giá chụp phổi được tách riêng ra
- Tự động bù các thông số kV và mA đối với dòng không ổn định loại bỏ được việc phát tia X không đủ giá trị.
Các đặc điểm về kỹ thuật:
- Đầu ra tối đa: 300 mA @ 125 kVp
- Dải mA: 50 - 300 mA, 5 mức lựa chọn
- Dải mAs: 0,4 - 600mAs
- Lựa chọn kV: từ 40 tới 125kV, bước 2 kV
2. Bàn bệnh nhân: Mặt bàn cố định A 3100
- Mặt bàn cố định kích thước 76”x 30” (76cm x 193cm)
- Bệ bàn bằng thép đúc, kết cấu mở
- Grid cabinet với khoảng dịch chuyển 52” (132 cm)
- Lưới lọc tỷ lệ 8:1, 103 LPI
- Khay cassette điều khiển bằng tay
- Tải trọng 300lb.
Giá chụp phổi: A3549
- Kiểu gắn tường có đối trọng
- Chấp nhận cassette cỡ 14”x 17” và các cỡ nhỏ hơn
- Lưới lọc tỷ lệ 8:1, 103 LPI
- Khoảng dịch chuyển lên xuống 22” (56 cm)
- Bảng giữ lưới lọc và bộ đỡ cằm
- Hệ thống khoá cơ
3. Cột bóng cố định: A3306
- Cột bóng gắn sàn-tường hoặc sàn-trần với hệ thống khoá điện, thanh ray dài 8ft. bóng.
- Bảng lắp bóng, cần điều khiển dành cho người vận hành và dùng để quay góc
- Đối trọng hoàn toàn
- Khoảng dịch chuyển lên xuống (tính từ tâm tiêu điểm tới sàn): từ 15,5” (39 cm) tới 70,5” (180 cm)
4. Bộ chuẩn trực và Bóng X- Quang
a) Bóng X-quang: E7239GX (Bóng Toshiba)
- Kiểu Anode quay tốc độ: 3000 vòng/ phút
- Hai tóc đèn cỡ: 1.0mm và 2.0 mm
- Điện áp cực đại: 125kV
- Dòng cực đại: 400mA
- Trữ lượng nhiệt: 140kHU
b) Bộ chuẩn trực:LX-125
- Kiểu hình chữ nhật đa lá
- Điều khiển bằng tay
- Đèn Halogen 100W/ 24v
5. Cáp cao thế:
- Có độ dài: 15’( một đôi)
- Với đầu nối Federal
6. Điện nguồn
Một pha 208-240v/ 50/60 Hz. Điện áp dao động: ± 10%
