Khác với thiết bị tạo vùng làm việc mở, tủ cách ly được thiết kế nhằm tạo ra một không gian được ngăn cách vật lý với môi trường bên ngoài. Người vận hành có thể thực hiện thao tác bên trong buồng làm việc thông qua hệ thống găng tay, cổng chuyển vật liệu và các bộ phận chuyên dụng mà không cần tiếp xúc trực tiếp với khu vực được kiểm soát.
Nhờ đó, tủ Isolator được ứng dụng trong nhiều quy trình đòi hỏi mức độ kiểm soát cao, từ thao tác vô trùng, sản xuất và kiểm nghiệm dược phẩm đến xử lý những vật liệu cần hạn chế phát tán ra môi trường.
Vậy tủ cách ly Isolator là gì, cấu tạo ra sao, hoạt động theo nguyên lý nào và khác gì so với tủ an toàn sinh học hay tủ dòng khí sạch? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về nhóm thiết bị đặc biệt này.
Tủ cách ly Isolator là gì?
Tủ cách ly Isolator là một hệ thống tạo môi trường làm việc được cách ly vật lý với khu vực xung quanh nhằm kiểm soát sự trao đổi giữa không gian bên trong và môi trường bên ngoài. Hệ thống được thiết kế để bảo vệ sản phẩm, bảo vệ người vận hành, bảo vệ môi trường hoặc kết hợp nhiều mục tiêu tùy theo ứng dụng cụ thể.
Không gian làm việc bên trong tủ thường được bao kín và kiểm soát về luồng khí, áp suất, độ sạch cũng như quá trình đưa vật liệu vào và ra. Người vận hành thao tác thông qua các găng tay được tích hợp trên thành tủ, nhờ đó hạn chế việc mở trực tiếp buồng làm việc trong quá trình vận hành.
Trong ngành dược phẩm, tủ Isolator đặc biệt quan trọng đối với những quy trình cần kiểm soát nhiễm bẩn ở mức cao. Việc tạo ra một hàng rào vật lý giữa người vận hành và khu vực xử lý giúp hạn chế một trong những nguồn gây nhiễm đáng kể trong quá trình thao tác, đó là con người.
Ở chiều ngược lại, với những ứng dụng liên quan đến vật liệu cần kiểm soát phơi nhiễm, hệ thống cách ly được thiết kế theo hướng duy trì điều kiện áp suất phù hợp để hạn chế chất bên trong thoát ra khu vực làm việc.
Chính vì vậy, khi nói đến tủ cách ly, cần xác định rõ thiết bị được thiết kế cho mục đích nào thay vì mặc định tất cả Isolator đều có cùng cấu hình và nguyên lý kiểm soát.
>>> Mời bạn xem thêm: Tủ pha chế thuốc an toàn và chuẩn sạch trong dược phẩm y tế
Vì sao cần sử dụng tủ Isolator?
Thông thường, người vận hành có thể phải trực tiếp đưa tay, dụng cụ hoặc vật liệu vào khu vực làm việc. Mỗi hoạt động như vậy đều có khả năng tạo ra sự trao đổi giữa khu vực thao tác và môi trường bên ngoài.
Đối với sản phẩm yêu cầu độ sạch cao hoặc quy trình vô trùng, sự trao đổi này có thể làm tăng nguy cơ nhiễm hạt và vi sinh. Trong khi đó, với các vật liệu có yêu cầu kiểm soát phơi nhiễm, việc không cách ly hiệu quả có thể làm tăng khả năng phát tán chất ra môi trường xung quanh.
Tủ cách ly Isolator giải quyết vấn đề bằng cách tạo một hàng rào vật lý giữa hai môi trường. Thay vì người vận hành trực tiếp đi vào khu vực thao tác, các hoạt động được thực hiện thông qua găng tay hoặc hệ thống thao tác được tích hợp trên buồng kín.
Vật liệu cũng không đơn giản được đưa trực tiếp từ bên ngoài vào buồng làm việc. Tùy cấu hình, hệ thống có thể sử dụng buồng trung chuyển, cổng chuyển nhanh hoặc các giải pháp chuyển vật liệu khác nhằm duy trì điều kiện kiểm soát.
Đây là một trong những lý do tủ Isolator trở thành giải pháp đáng chú ý trong những quy trình mà việc kiểm soát sự tương tác giữa con người, sản phẩm và môi trường đóng vai trò quan trọng.

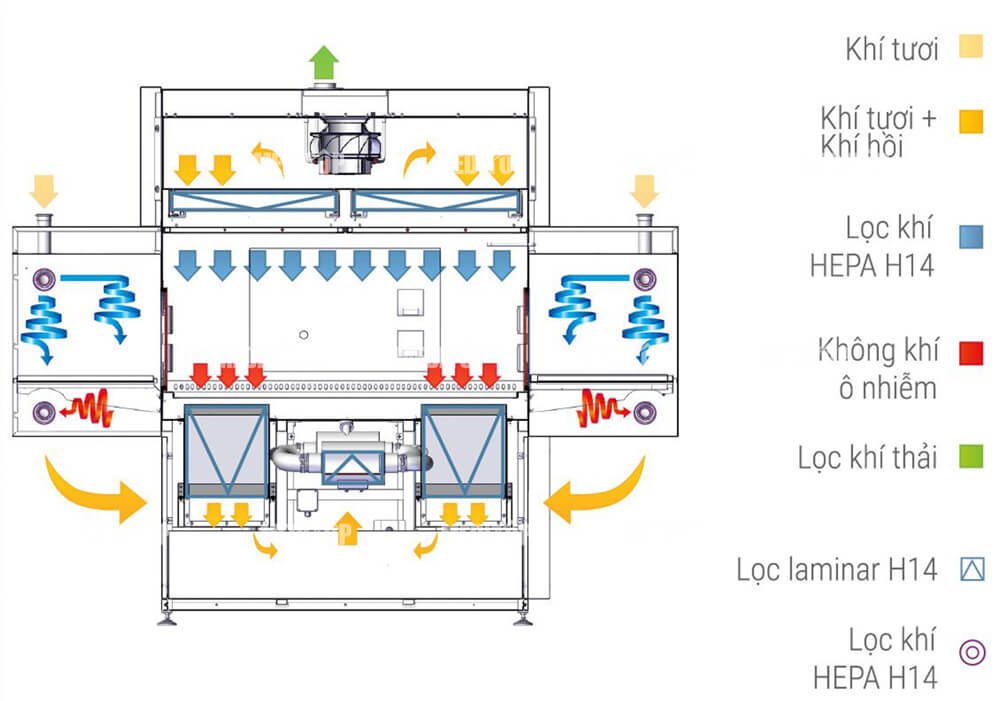

Cấu tạo của tủ cách ly Isolator
Cấu tạo cụ thể của tủ cách ly Isolator thay đổi đáng kể theo mục đích sử dụng, nhà sản xuất và yêu cầu của từng quy trình. Tuy nhiên, phần trung tâm của hệ thống thường là buồng thao tác kín được chế tạo từ vật liệu phù hợp với yêu cầu vệ sinh và khử nhiễm.
Bề mặt bên trong buồng thường được thiết kế để thuận tiện cho việc làm sạch. Các góc, mối nối và vị trí tiếp xúc được nhà sản xuất tối ưu nhằm hạn chế khu vực khó vệ sinh hoặc nơi có khả năng tích tụ chất bẩn.
Trên mặt trước của tủ thường có các cổng găng tay. Găng tay được gắn vào hệ thống theo cấu trúc kín, cho phép người vận hành đưa tay vào và thực hiện thao tác bên trong mà không cần phá vỡ hàng rào cách ly.
Hệ thống xử lý không khí là một bộ phận quan trọng khác. Tùy thiết kế, không khí cấp vào hoặc khí thải ra khỏi buồng có thể đi qua hệ thống lọc thích hợp. Các bộ lọc hiệu suất cao như HEPA thường được sử dụng trong nhiều cấu hình nhằm kiểm soát hạt trong dòng khí.
Ngoài ra, một số tủ Isolator có thể được tích hợp cảm biến áp suất, hệ thống điều khiển, màn hình hiển thị, cảnh báo, cổng chuyển vật liệu, hệ thống khử nhiễm và nhiều thành phần khác tùy ứng dụng.
Do đó, khi đánh giá một tủ cách ly, không nên chỉ quan tâm đến kích thước buồng mà cần xem xét toàn bộ hệ thống kiểm soát môi trường và phương thức vận hành.
>>> Mời bạn xem thêm: Tủ cách ly vô trùng HGL-1800 - Haier

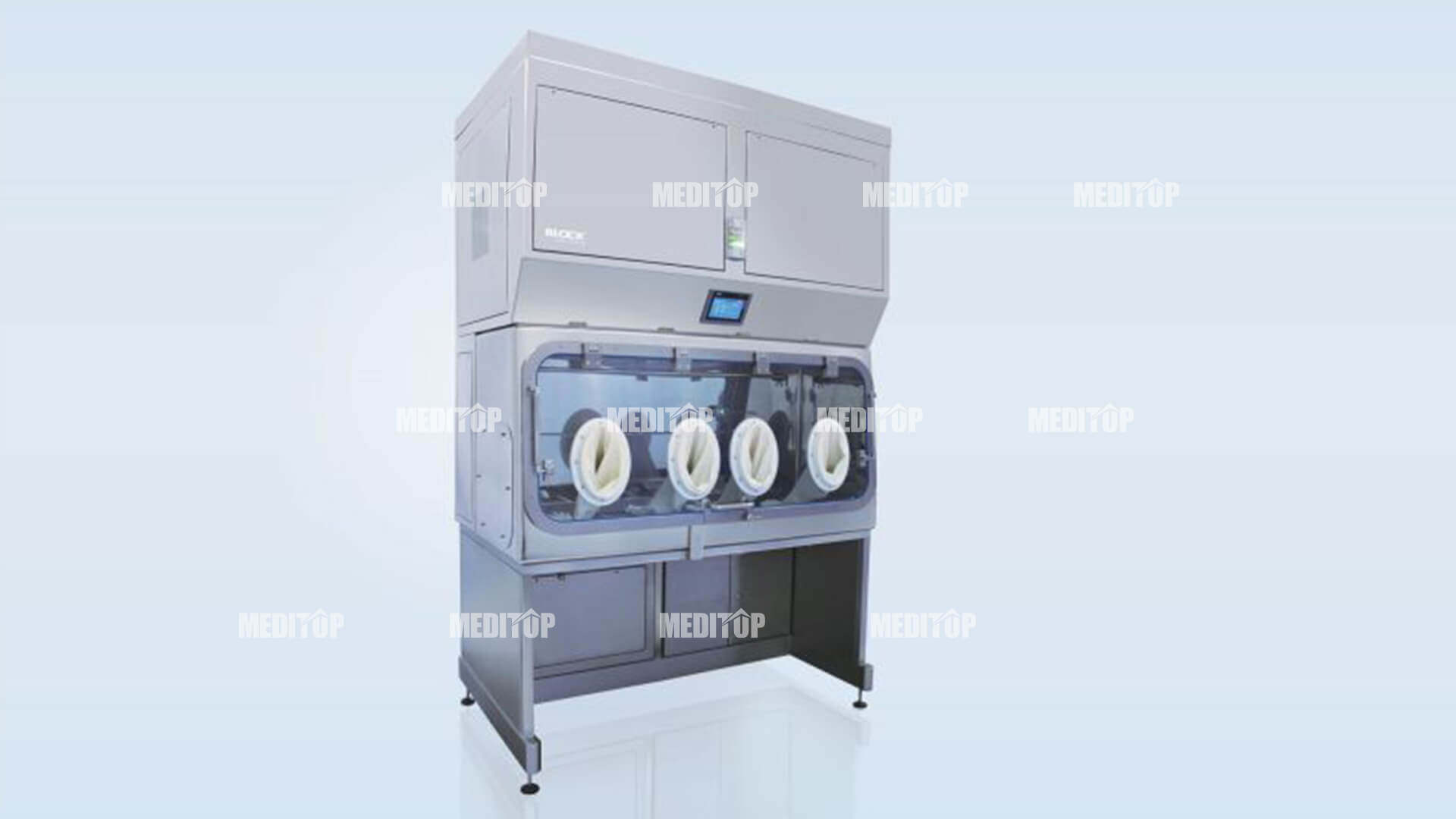

Nguyên lý hoạt động của tủ cách ly Isolator
Nguyên lý cơ bản của tủ cách ly là duy trì một không gian được kiểm soát và tách biệt khỏi môi trường xung quanh thông qua hàng rào vật lý kết hợp với hệ thống xử lý không khí và kiểm soát áp suất.
Không khí được đưa vào hoặc hút ra khỏi buồng theo thiết kế của thiết bị. Hệ thống quạt, bộ lọc và các thành phần điều khiển phối hợp để duy trì điều kiện môi trường theo yêu cầu của ứng dụng.
Một yếu tố đặc biệt quan trọng là chênh lệch áp suất giữa bên trong Isolator và khu vực bên ngoài.
Nếu mục tiêu chính là bảo vệ sản phẩm khỏi tác động của môi trường xung quanh, hệ thống có thể được thiết kế theo nguyên lý áp suất dương phù hợp. Khi đó, xu hướng dòng khí khi xuất hiện khe hở nhỏ sẽ theo hướng từ vùng được kiểm soát ra bên ngoài, góp phần hạn chế không khí chưa được kiểm soát xâm nhập vào buồng.
Ngược lại, nếu mục tiêu quan trọng là hạn chế vật liệu bên trong phát tán ra môi trường, hệ thống có thể được thiết kế theo nguyên lý áp suất âm. Khi đó, chênh lệch áp suất hỗ trợ kiểm soát dòng khí theo hướng vào trong hệ thống thay vì để khí từ khu vực thao tác thoát ra ngoài một cách không kiểm soát.
Một số hệ thống phức tạp có thể có nhiều vùng áp suất hoặc cấu hình kiểm soát khác nhau tùy quy trình.
Vì vậy, không thể khẳng định chung rằng tất cả tủ Isolator đều sử dụng áp suất dương hoặc tất cả đều sử dụng áp suất âm. Cấu hình phải được xác định dựa trên mục tiêu bảo vệ của hệ thống.

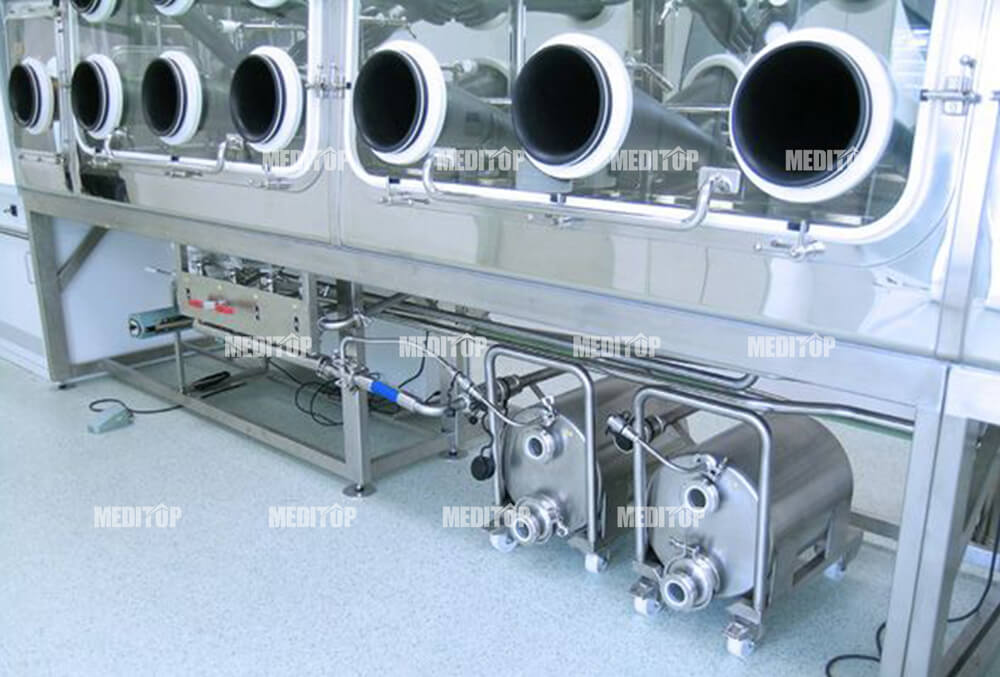

Tủ cách ly áp suất dương là gì?
Tủ cách ly áp suất dương thường được sử dụng trong những ứng dụng mà mục tiêu quan trọng là bảo vệ sản phẩm hoặc quy trình bên trong khỏi tác động của môi trường bên ngoài.
Hệ thống duy trì áp suất bên trong cao hơn tương đối so với khu vực xung quanh theo mức thiết kế. Không khí cấp vào được xử lý phù hợp trước khi đi vào vùng làm việc.
Trong những quy trình vô trùng, cách tiếp cận này có thể góp phần tạo môi trường được kiểm soát cho sản phẩm. Đồng thời, hàng rào vật lý của Isolator giúp giảm sự tương tác trực tiếp giữa người vận hành và khu vực xử lý.
Tuy nhiên, việc lựa chọn áp suất dương phải dựa trên đánh giá rủi ro. Nếu vật liệu bên trong có đặc tính cần kiểm soát phát tán, việc chỉ tập trung vào bảo vệ sản phẩm mà không đánh giá khả năng phơi nhiễm của người vận hành có thể không phù hợp.
Do đó, thiết kế tủ cách ly Isolator luôn cần được đặt trong bối cảnh cụ thể của quy trình.

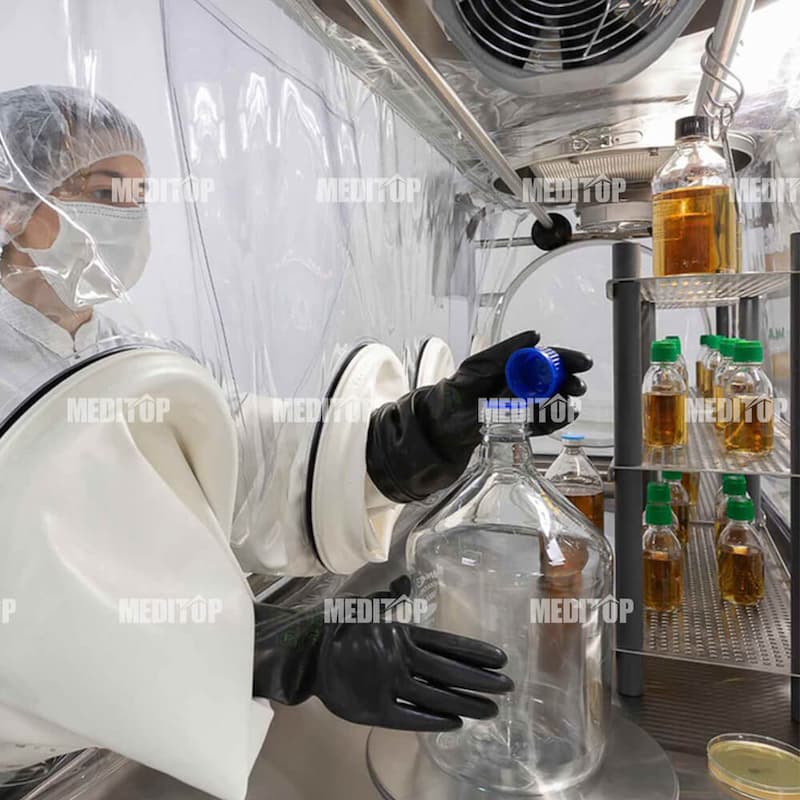

Tủ Isolator áp suất âm là gì?
Ngược lại với cấu hình áp suất dương, tủ Isolator áp suất âm thường được thiết kế cho các quy trình mà mục tiêu kiểm soát vật liệu bên trong và hạn chế phát tán ra môi trường đóng vai trò quan trọng.
Áp suất trong buồng được duy trì thấp hơn tương đối so với khu vực xung quanh theo thông số thiết kế. Khi hệ thống vận hành đúng điều kiện, xu hướng dòng khí hỗ trợ hạn chế việc khí bên trong thoát trực tiếp ra môi trường qua các vị trí rò nhỏ.
Khí thải từ hệ thống có thể được xử lý qua các cấp lọc hoặc giải pháp xử lý khác tùy đặc tính ứng dụng.
Trong những môi trường liên quan đến các hợp chất có yêu cầu kiểm soát phơi nhiễm cao, cấu hình Isolator cần được đánh giá tổng thể từ độ kín, hệ thống lọc, phương thức chuyển vật liệu đến quy trình làm sạch và xử lý chất thải.
Điều này cho thấy tủ cách ly không đơn thuần là một chiếc tủ kín mà thực chất là một hệ thống kiểm soát môi trường được thiết kế đồng bộ.

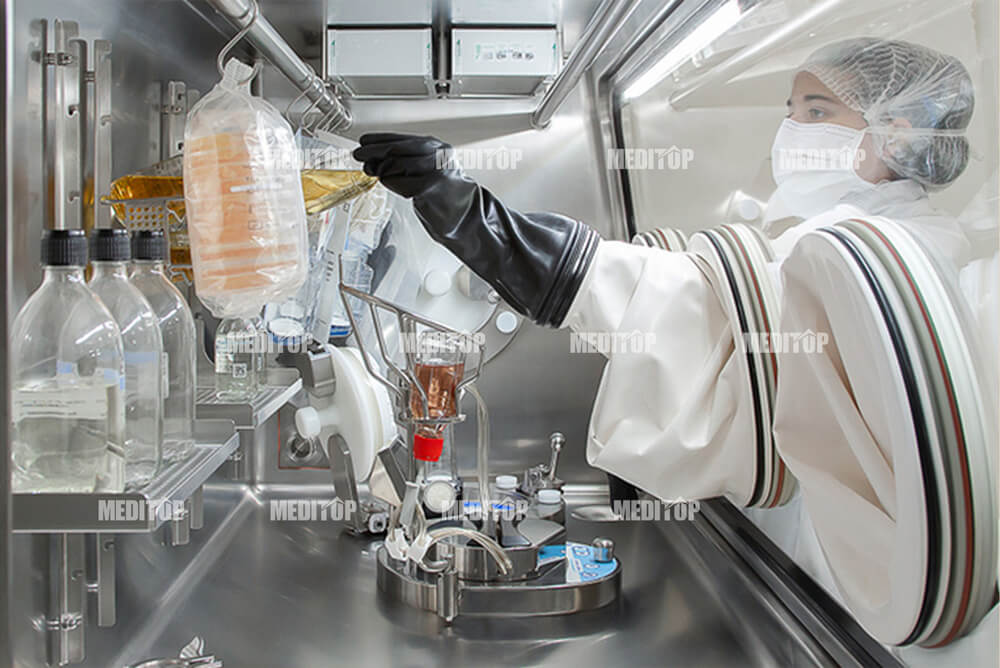

Hệ thống lọc HEPA trong tủ cách ly Isolator
Trong nhiều thiết kế tủ cách ly Isolator, bộ lọc HEPA là một thành phần quan trọng của hệ thống xử lý không khí.
HEPA là loại bộ lọc hiệu suất cao được sử dụng rộng rãi trong môi trường phòng sạch, thiết bị an toàn sinh học và các hệ thống kiểm soát không khí. Tùy cấu hình Isolator, bộ lọc có thể được bố trí tại đường khí cấp, khí thải hoặc cả hai.
Mục tiêu là kiểm soát hạt trong dòng không khí đi vào hoặc đi ra khỏi khu vực thao tác. Tuy nhiên, cấu hình bộ lọc, cấp lọc và yêu cầu kiểm tra phải được xác định theo thiết kế cụ thể.
Bộ lọc cũng không phải thành phần có thể sử dụng vô thời hạn. Trong quá trình vận hành, hệ thống cần được theo dõi và bảo trì theo hướng dẫn của nhà sản xuất. Các thông số liên quan đến chênh áp và tình trạng bộ lọc có thể được hệ thống giám sát để hỗ trợ nhận biết khi cần kiểm tra hoặc bảo trì.
Vì vậy, khi lựa chọn tủ Isolator, thông tin về hệ thống lọc và khả năng kiểm tra, thay thế bộ lọc là một trong những yếu tố đáng quan tâm.

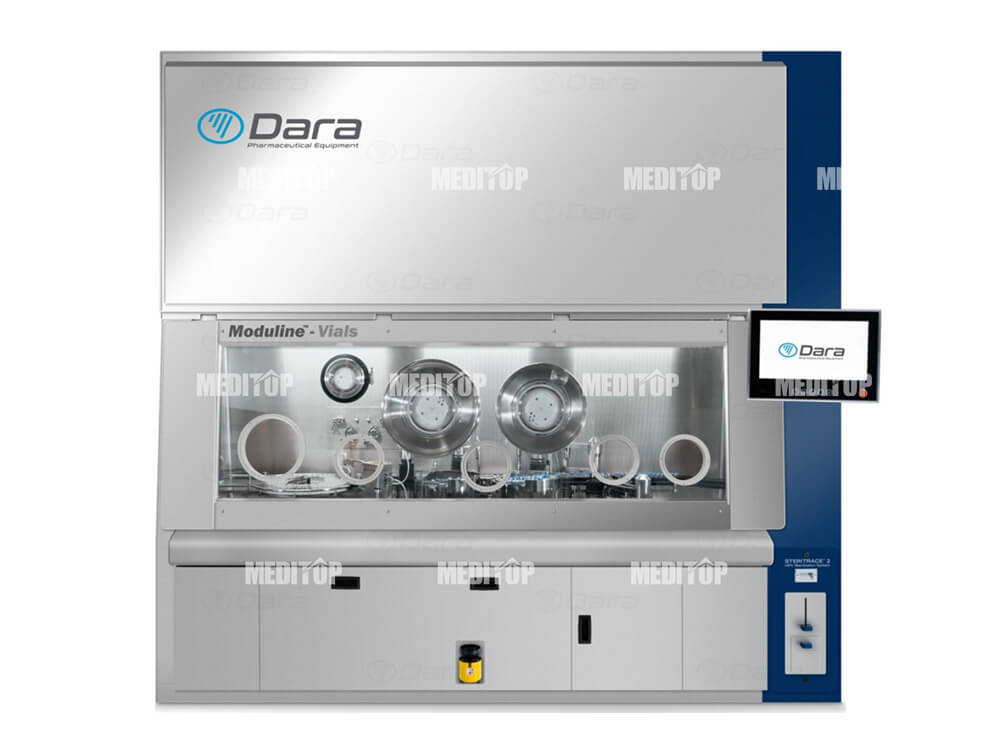

Hệ thống găng tay trên tủ Isolator có vai trò gì?
Một đặc điểm dễ nhận biết của tủ cách ly Isolator là các cổng găng tay được bố trí trên thành buồng.
Thay vì mở cửa và đưa tay trực tiếp vào vùng thao tác, người vận hành đưa tay vào các găng đã được tích hợp với hệ thống. Nhờ đó, hàng rào vật lý giữa bên trong và bên ngoài vẫn được duy trì trong quá trình thực hiện công việc.
Thiết kế này mang lại lợi ích rõ rệt về kiểm soát môi trường, nhưng đồng thời đặt ra yêu cầu cao đối với tính toàn vẹn của găng tay.

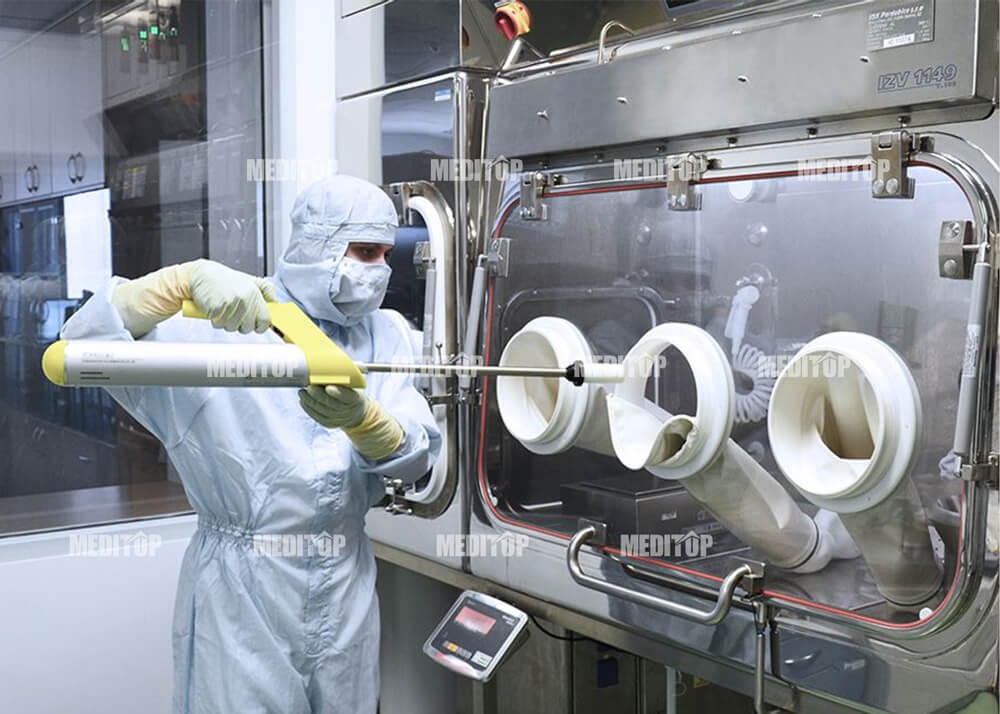

Một lỗ thủng nhỏ hoặc hư hỏng tại găng có thể ảnh hưởng đến khả năng cách ly của hệ thống. Vì vậy, quy trình kiểm tra tình trạng găng và thay thế khi cần thiết là một phần quan trọng trong vận hành Isolator.
Ngoài chất lượng găng, vị trí bố trí các cổng cũng ảnh hưởng đến tính công thái học. Người vận hành cần có khả năng tiếp cận các khu vực cần thao tác mà không phải kéo căng người hoặc thực hiện những tư thế khó trong thời gian dài.
Do đó, thiết kế tủ cách ly cần đồng thời cân bằng giữa yêu cầu cách ly và sự thuận tiện trong thao tác.
Kết luận
Tủ cách ly Isolator là một hệ thống kiểm soát môi trường chuyên dụng được thiết kế nhằm tạo hàng rào vật lý giữa khu vực thao tác và môi trường bên ngoài. Nhờ sự kết hợp giữa buồng kín, hệ thống xử lý không khí, kiểm soát áp suất, cổng găng tay và phương thức chuyển vật liệu, thiết bị có thể đáp ứng những quy trình yêu cầu mức độ kiểm soát cao.
Tùy mục đích sử dụng, tủ cách ly có thể được thiết kế theo hướng bảo vệ sản phẩm, bảo vệ người vận hành, bảo vệ môi trường hoặc kết hợp các mục tiêu này. Chính vì vậy, cấu hình áp suất dương hay âm, hệ thống lọc, phương pháp khử nhiễm và cách bố trí các thành phần phải được lựa chọn theo từng ứng dụng cụ thể.
Câu hỏi thường gặp về tủ cách ly Isolator
Tủ Isolator sử dụng áp suất dương hay áp suất âm?
Cả hai đều có thể được sử dụng tùy mục tiêu thiết kế. Cấu hình áp suất dương thường hướng đến bảo vệ sản phẩm khỏi môi trường bên ngoài, trong khi áp suất âm thường được cân nhắc khi cần hạn chế vật liệu bên trong phát tán ra môi trường.
Tủ cách ly có sử dụng bộ lọc HEPA không?
Nhiều tủ cách ly Isolator sử dụng bộ lọc HEPA trong hệ thống xử lý khí, nhưng số lượng, vị trí và cấu hình lọc phụ thuộc vào thiết kế của từng thiết bị.
Vì sao tủ Isolator có găng tay gắn trên thành tủ?
Găng tay cho phép người sử dụng thao tác bên trong mà vẫn duy trì hàng rào vật lý giữa khu vực làm việc và môi trường bên ngoài. Đây là một trong những đặc điểm quan trọng giúp Isolator duy trì khả năng cách ly trong quá trình vận hành.
